【緊固件小課堂】10種經典的螺栓防松設計

我們都知道，機械設備中螺栓連接一旦松懈，螺栓松弛預緊力就會下降，導致螺栓連接疲勞，壽命大大縮短。因此在設計中要選用適當?shù)姆浪纱胧?，保證螺栓在實際使用中不松脫。

設計中常用的防松措施有如下幾種：

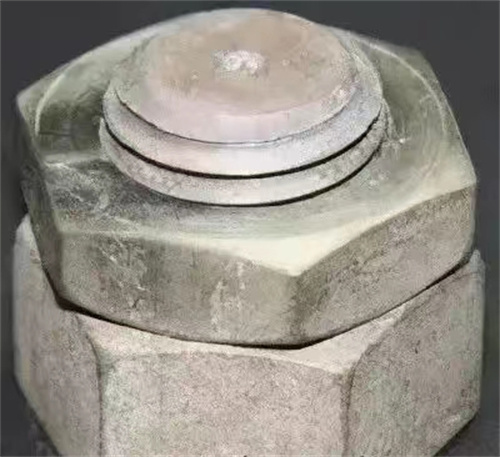

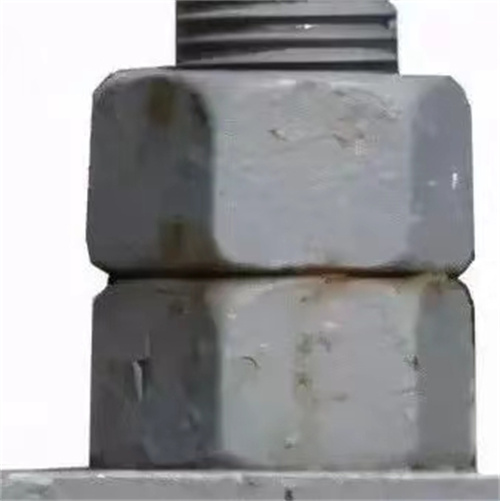

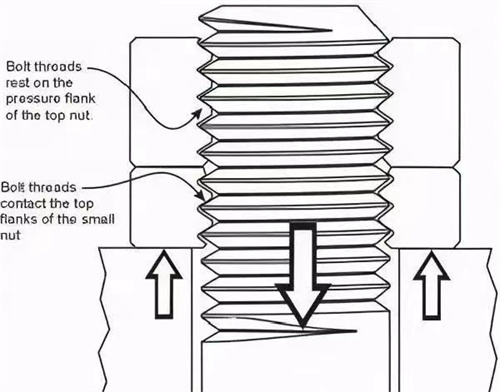

1、雙螺母雙螺母防松也稱對頂螺母防松，當兩個對頂螺母擰緊后，兩個對頂?shù)穆菽钢g始終存在相互作用的壓力，兩螺母中有任何一個要轉動都需要克服旋合螺紋之間的摩擦力。即使外載荷發生變化，對頂螺母之間的壓力也一直存在，因此可以起到放松作用。

2、自鎖螺母

自鎖螺母一般是靠摩擦力，其原理是通過壓花齒壓入鈑金的預置孔里，一般方預置孔的孔徑略小于壓鉚螺母。運用螺母與鎖緊機構相連，當擰緊螺母時，鎖緊機構鎖住螺栓螺紋。

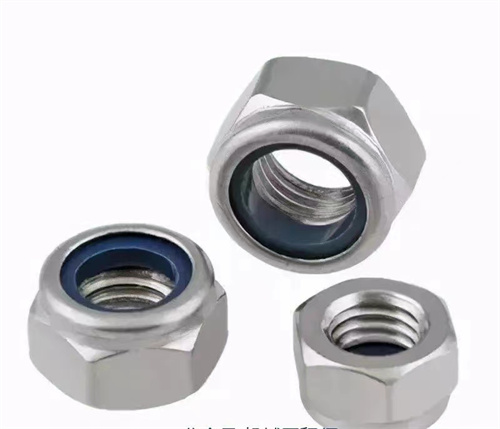

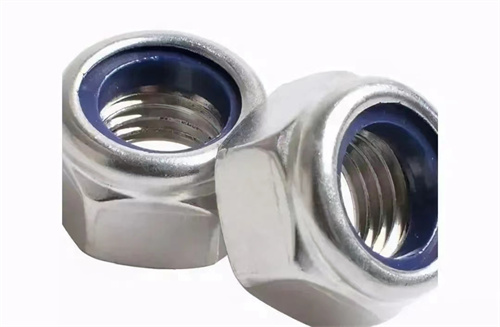

內嵌尼龍自鎖螺母

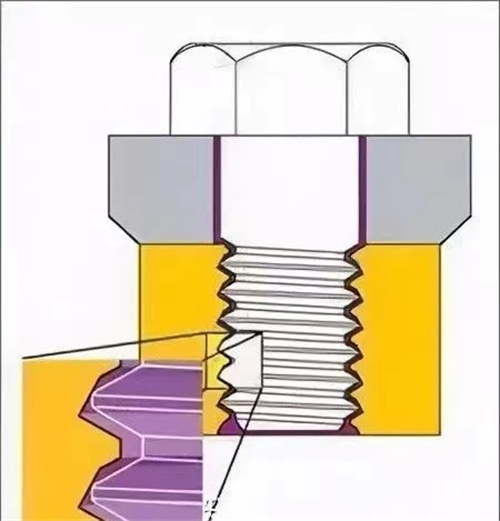

3、螺紋鎖固膠螺紋鎖固膠是由(甲基)丙烯酸酯、引發劑、助促進劑、穩定劑(阻聚劑)、染料和填料等按一定比例配合在一起所組成的膠黏劑。

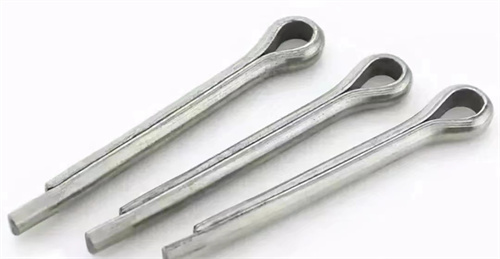

4、開口銷螺母擰緊后，把開口銷插入螺母槽與螺栓尾部孔內，并將開口銷尾部扳開，防止螺母與螺栓的相對轉動.

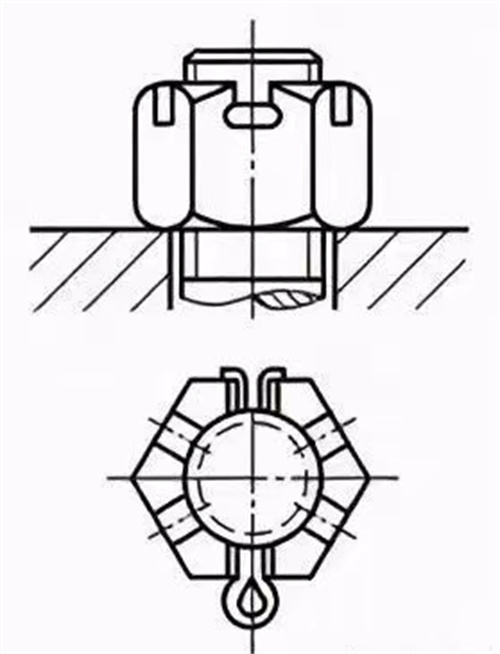

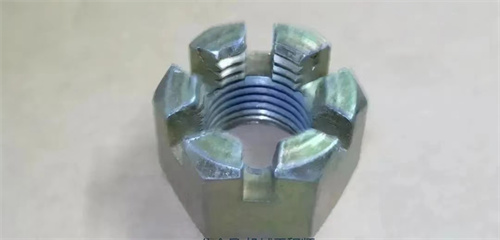

5、開槽螺母開槽螺母與螺桿帶孔螺栓和開口銷配合使用，以防止螺栓與螺母相對轉動。

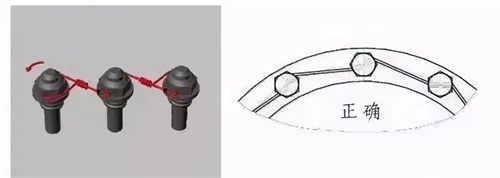

6、串聯鋼絲防松串聯鋼絲防松是將鋼絲穿入螺栓頭部的孔內，將各螺栓串聯起來，起到相互牽制的作用。這種防松方式非?？煽?，但拆卸比較麻煩。

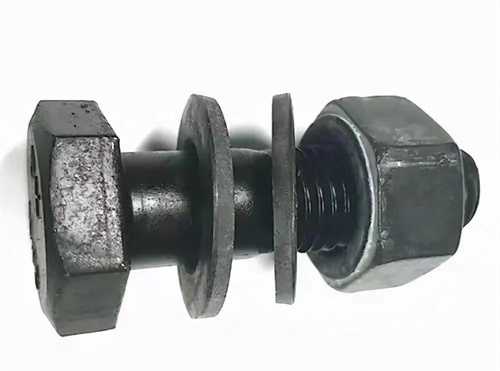

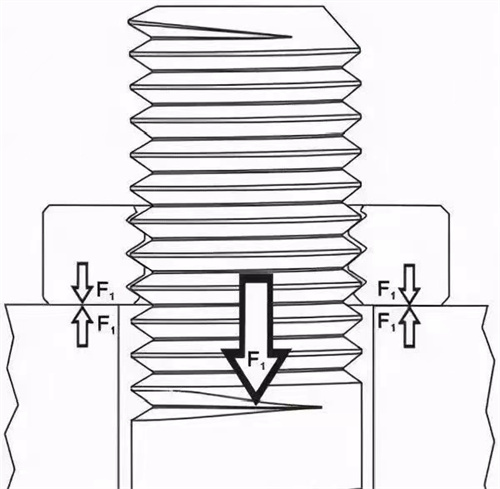

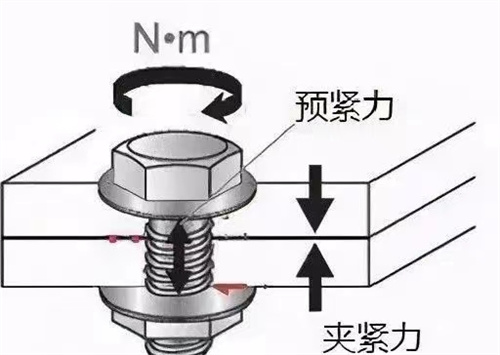

7、預緊高強度螺栓連接一般是不需要額外施加防松措施的，因為高強度螺栓一般都要求施加一個比較大的預緊力，這么大的預緊力使螺母與被連接件之間產生強大的壓力，這種壓力會產生阻止螺母轉動的摩擦扭矩，因此螺母不會松脫。

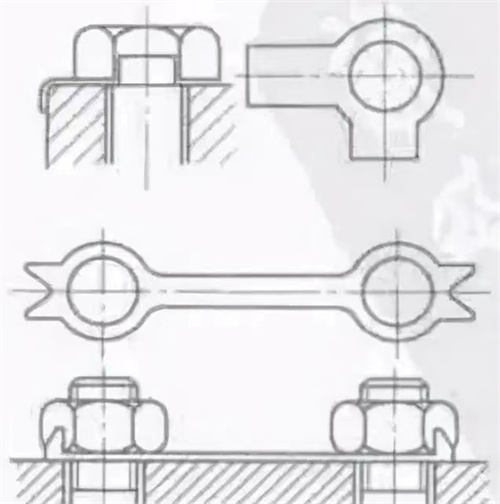

8、止動墊片螺母擰緊后，將單耳或雙耳止動墊圈分別向螺母和連接件的側面折彎貼緊，即可將螺母鎖住。若兩個螺栓需要雙聯鎖緊時，可采用雙聯制動墊圈，使兩個螺母相互制動。

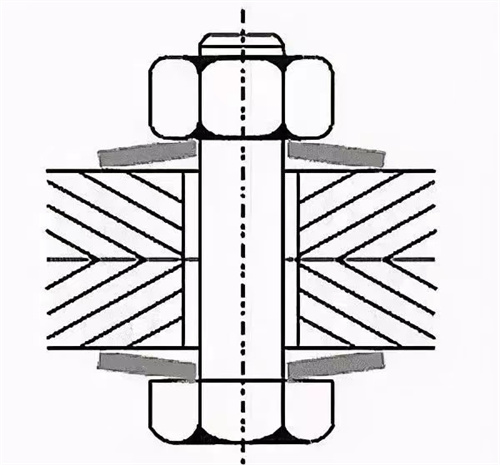

9、彈簧墊圈開口彈簧墊圈

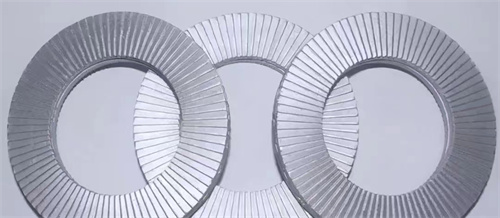

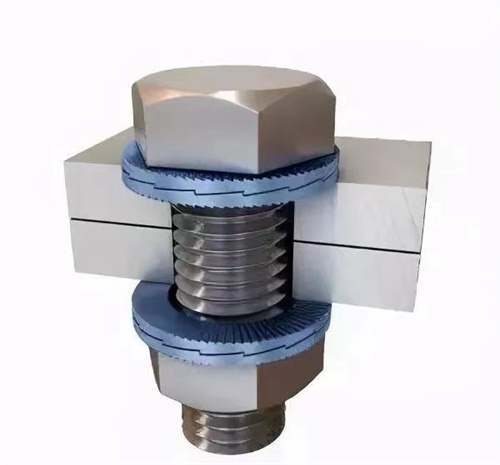

10、雙疊自鎖墊圈
