關于自鎖螺母， 你了解多少

對于自鎖螺母，你了解多少？今天，法士威就給大家講一講自鎖螺母的工作原理、 分類以及規格標準。

自鎖螺母是一種新型高抗振防松緊固零件,能應用于溫度-50～100℃的各種機械、電器產品中。宇航、航空、坦克、礦山機械、汽車運輸機械、農業機械、紡織機械、電器產品以及各類機械對尼龍自鎖螺母的需求量劇增,這是因?yàn)樗目拐穹浪尚阅艽蟠蟾哂谄渌鞣N防松裝置,而且振動壽命要高幾倍甚至幾十倍。

自鎖螺母原理

自鎖螺母一般是靠摩擦力，其原理是通過壓花齒壓入鈑金的預置孔里，一般預置孔的孔徑略小于壓鉚螺母。運用螺母與鎖緊機構相連，當擰緊螺母時，鎖緊機構鎖住尺身，尺框不可自由移動，達到鎖緊的目的;當松開螺母時，鎖緊機構脫開尺身，尺框沿尺身移動。

自鎖螺母標準

GJB125.1～125.6—86規定的雙耳密封游動自鎖螺母由密封罩、自鎖螺母、壓圈、密封圈4個零件組成。它結構緊湊,密封可靠,適用于工作壓力不大于2atm,工作介質為汽油、煤油、水或空氣,使用溫度為—50～100℃的產品上。但它在制造工藝、氣密試驗上具有一定難度。

自鎖螺母種類

1.高強度自鎖螺母

為自鎖螺母的一個分類，具有強度高，可靠性強的一面。主要是引進歐洲技術作為前提，用于用于筑路機械、礦山機械、振動機械設備等，目前國內生產該類產品的廠家甚少。

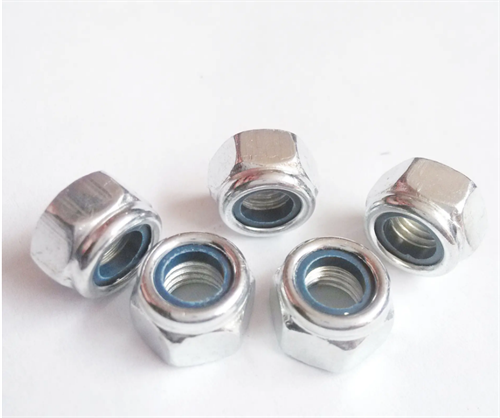

2.尼龍自鎖螺母

尼龍自鎖螺母是一種新型高抗振防松緊固零件,能應用于溫度-50～100℃的各種機械、電器產品中。目前,宇航、航空、坦克、礦山機械、汽車運輸機械、農業機械、紡織機械、電器產品以及各類機械對尼龍自鎖螺母的需求量劇增,這是因?yàn)樗目拐穹浪尚阅艽蟠蟾哂谄渌鞣N防松裝置,而且振動壽命要高幾倍甚至幾十倍。當前機械設備的事故有80%以上是由于緊固件的松動而造成的,特別在礦山機械中尤為嚴重,而使用尼龍自鎖螺母就可以杜絕由于緊固件松脫所造成的重大事故。

3.游動自鎖螺母

GJB125.1～125.6—86規定的雙耳密封游動自鎖螺母由密封罩、自鎖螺母、壓圈、密封圈4個零件組成。它結構緊湊，密封可靠，適用于工作壓力不大于2atm，工作介質為汽油、煤油、水或空氣,使用溫度為—50～100℃的產品上。但它在制造工藝、氣密試驗上具有一定難度。

4.彈簧自鎖螺母

彈簧夾自鎖螺母，它由S型彈簧夾和自鎖螺母組成，在S型彈簧夾上設有卡固自鎖螺母的卡固孔(3)、用于穿過螺栓的過渡孔和用于螺栓導向的導向孔，自鎖螺母放置在卡固孔與過渡孔(4)之間，并卡固在卡固孔內。本實用新型采用將自鎖螺母通過彈簧夾的彈性作用力固定在連接板或支撐件上，彈簧夾既是自鎖螺母的裝配載體，又是進行裝配時作為自鎖螺母的裝配工具，這樣的結構不僅方便安裝，而且安裝后的可靠性好。

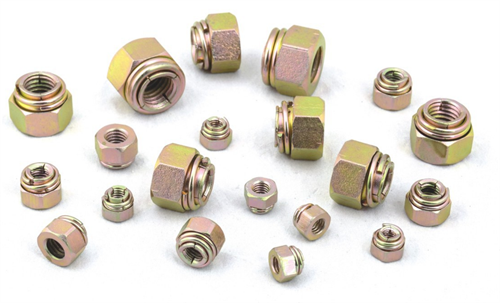

5.施必牢自鎖螺母

施必牢自鎖螺母。在陰螺紋的牙底處有一個30度的楔形斜面，當螺栓螺母相互擰緊時，螺栓的牙尖就緊緊地頂在施必牢螺紋的楔形斜面上，從而產生了很大的鎖緊力。由于牙形的角度改變，使施加在螺紋間接觸所產生的法向力與螺栓軸線成60度角，而不是像普通螺紋那樣的30度角。顯然施必牢螺紋法向壓力遠遠大于扣緊壓力，因此,所產生的防松摩擦力也就必然大大增加了。同時，陽螺紋牙頂在與施必牢陰螺紋咬合時，牙頂處齒尖易變形，使載荷均勻地分布在接觸的螺旋線全長上，避免了普通標準螺紋咬合時，80%以上的總載荷集中作用在第一和第二牙的螺紋面上的現象。因此，施必牢螺紋聯結副不僅克服了普通標準聯結副在振動條件下易于自松的缺點，而且還可延長使用壽命。

自鎖螺母規格表

自鎖螺母規格是很重要的參考信息，對于緊固件的使用有很大的指導意義。為大家匯總自鎖螺母規格大全，以供參考。可以參閱GB/T3098.9-2002國家標準.

自鎖螺母一般是靠摩擦力，其原理是通過壓花齒壓入鈑金的預置孔也，一般方預置孔的孔徑略小于壓鉚螺母。運用螺母與鎖緊機構相連，當擰緊螺母時，鎖緊機構鎖住尺身，尺框不可自由移動，達到鎖緊的目的;當松開螺母時，鎖緊機構脫開尺身，尺框沿尺身移動。

自鎖螺母規格包括自鎖螺母的基本尺寸、極限偏差等數據，與普通螺母有一定的差別。自鎖螺母有的在螺紋口帶有尼龍材料，在安裝到位時由于尼龍的阻尼作用使螺母不容易松掉，有的是在螺紋口把螺紋做一定的變形量，同樣也使螺母和絲桿之間產生一定的阻力。

自鎖螺母有嵌尼龍圈的、帶頸收口的(梯形扣螺母)、加金屬放松裝置的.它們都屬于有效力矩型防松螺母.可以參閱GB/T3098.9-2002國家標準.常見的國外自鎖螺母一般為法國型號LANFRANCO船用和橋梁的高強度自鎖螺母，它能把摩擦力轉換為螺栓與槽螺母之間的膨脹力從而達到極佳的制鎖效果。

GB41Ⅰ型六角螺母——C級

GB6170Ⅰ型六角螺母——A、B級

GB6171Ⅰ型六角螺母—細牙—A、B級

GB6172六角薄螺母——A、B級—倒角

GB6173六角薄螺母——細牙—A、B級

GB6174六角薄螺母——B級—無倒角

GB6175Ⅱ型六角螺母——A、B級

GB6176Ⅱ型六角螺母——細牙—A、B級

GB6177六角法蘭面螺母—A級

GB56六角厚螺母

GB1229大六角螺母(鋼結構用高強度)

總結：自鎖螺母一般應用于一些特殊行業，如建筑機械、礦山機械等其他不允許出現螺母松動脫落問題的行業。如果我們用一般的螺母，不如在礦山機械中使用，一旦出現松動脫落的現象，那造成的事故將是不可挽回的悲劇。所以為了自己和別人的人身安全，各位技術人員在操作一些容易發生螺母松脫的機器的時候，還是考慮選擇自鎖螺母比較好。
