彈簧如何在圖紙中表示,一次給你講清楚

彈簧的用途很廣,屬于常用件。它主要用于減震、夾緊、儲存能量和測力等方面。彈簧的的結構形式很多,其中圓柱螺旋壓縮彈簧較為常用。 今天,法士威就給大家介紹一下圓柱螺旋壓縮彈簧的畫法和尺寸計算。

一、 彈簧的基本參數

1、彈簧絲直徑d:制造彈簧的鋼絲直徑。

2、彈簧外徑D2:彈簧的最大外徑。

3、彈簧內徑D1:彈簧的最小外徑。

4、彈簧中徑D:彈簧的平均直徑。它們的計算公式為:D=(D2+D1)÷2=D1+d=D2-d

5、節距t:除支撐圈外,彈簧相鄰兩圈對應點在中徑上的軸向距離成為節距,用t表示。

6、有效圈數n:彈簧能保持相同節距的圈數。

7、支撐圈數n2:為了使彈簧在工作時受力均勻,保證軸線垂直端面、制造 時, 常將彈簧兩端并緊。并緊的圈數僅起支撐作用,稱為支撐圈。一般有1.5d、2d、2.5d,常用的是2d。

8、總?cè)?shù)n1: 有效圈數與支撐圈的和。即n1=n+n2.

9、自由高H0:彈簧在未受外力作用下的高度。由下式計算:H0=nt+(n2-0.5)d=nt+1.5d (n2=2時)

10、彈簧展開長度L:繞制彈簧時所需鋼絲的長度。L≈n1 (ЛD2)2+n2 (壓簧) L=ЛD2 n+鉤部展開長度(拉簧)

11、螺旋方向:有左右旋之分,常用右旋,圖紙沒注明的一般用右旋。

12、彈簧旋繞比:中徑D與鋼絲直徑d之比。




二、圓柱螺旋壓縮彈簧的畫法

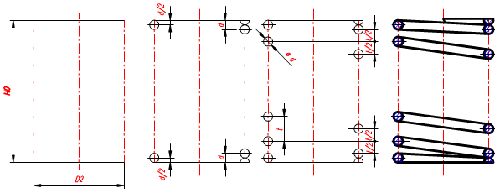

1.圓柱螺旋壓縮彈簧的要素

簧絲直徑d;彈簧外徑D;彈簧內徑D1=D-2d;彈簧中徑D2;節距t;有效圈數n;支承圈數n2;總?cè)?shù)n1=n+n2自由高度H0=nt+(n2-0.5d);旋向:右旋(或左旋)。

002

圓柱螺旋壓縮彈簧的畫法

注意:

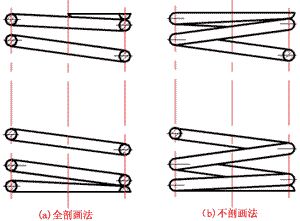

(1) 圓柱螺旋壓縮彈簧可以采用全剖(圖a)和不剖(圖b)畫法。

(2) 有效圈數在四圈以上時,允許省略螺旋彈簧的中間部分不畫,且省略后可適當縮短圖形長度。

(3) 螺旋彈簧有左、右旋向之分,在圖樣上,螺旋彈簧均可畫成右旋,但左旋彈簧不論畫成左旋或右旋,均應注出旋向"左"字。

003

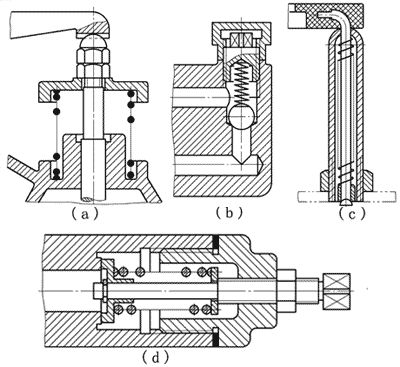

三、裝配圖中螺旋彈簧的規定畫法

1. 裝配圖中螺旋彈簧被剖切時,若型材直徑(或厚度)在圖形上等于或小于2mm時,剖面可涂黑表示(圖a);亦可按示意圖的形式繪制(圖b、c)。

2. 裝配圖中,彈簧中間各圈采用省略畫法后,被彈簧擋住的結構一般不畫(圖d)。

004
