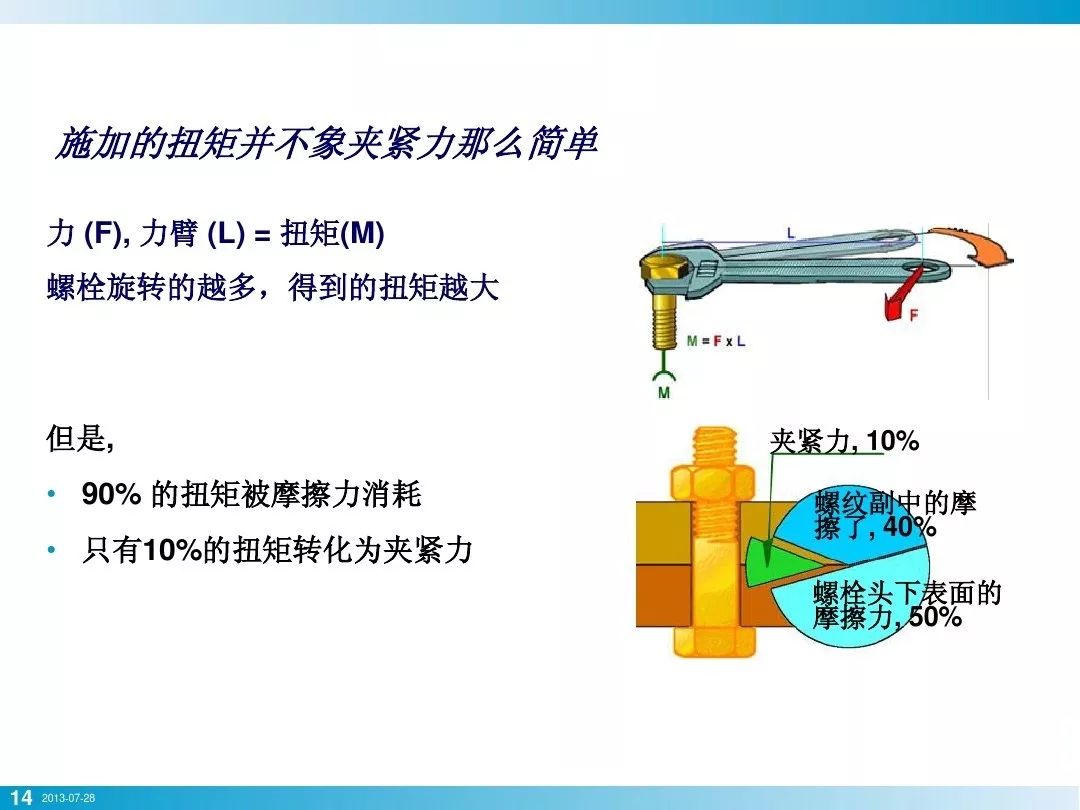

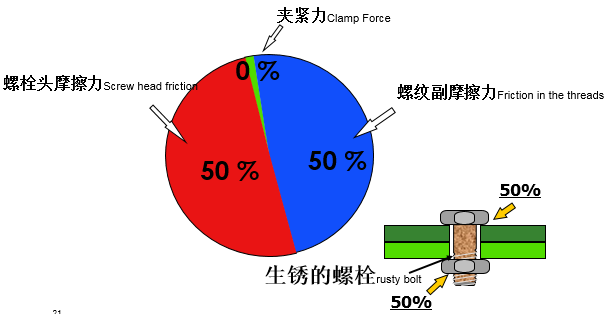

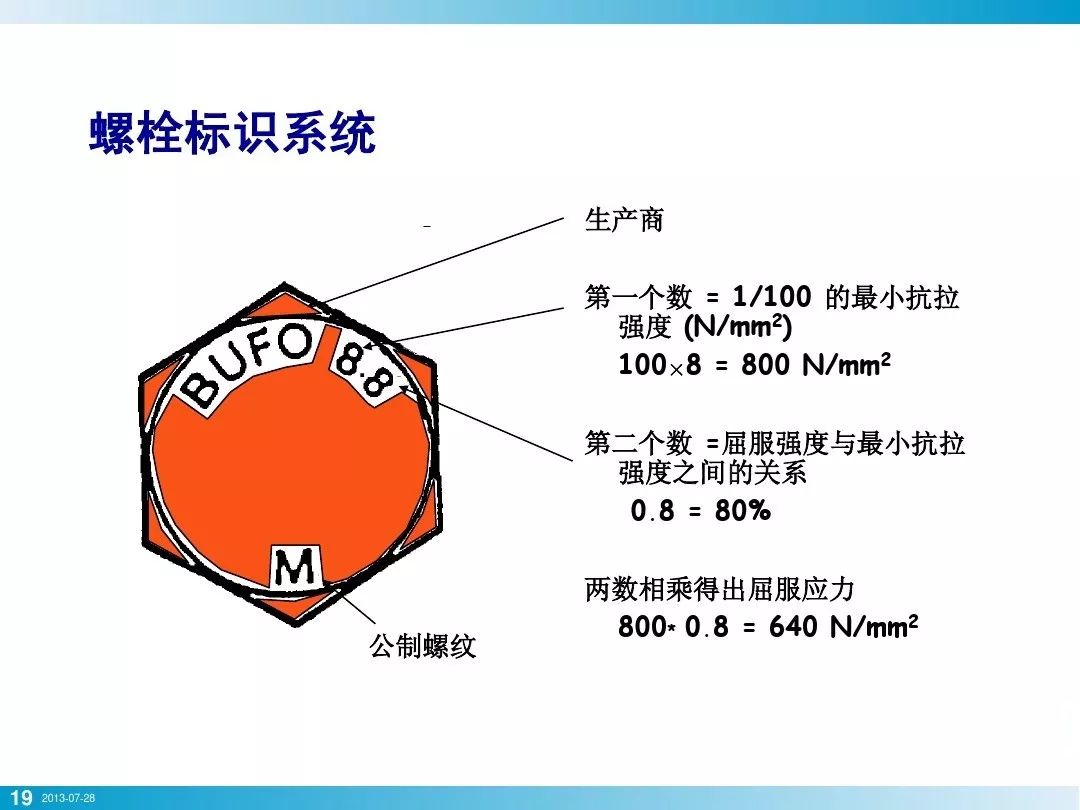

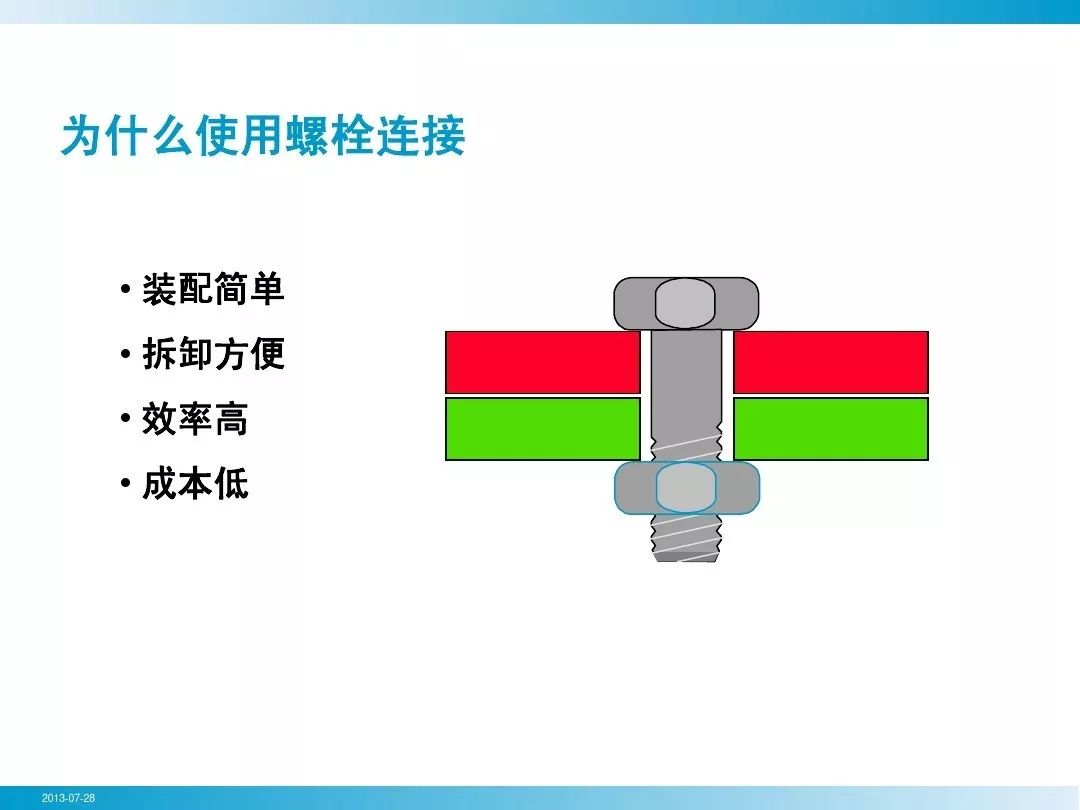

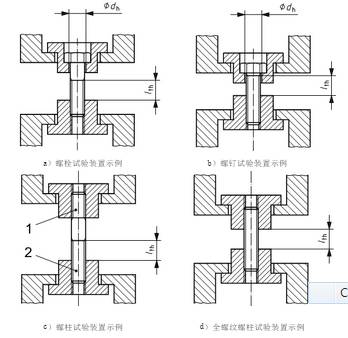

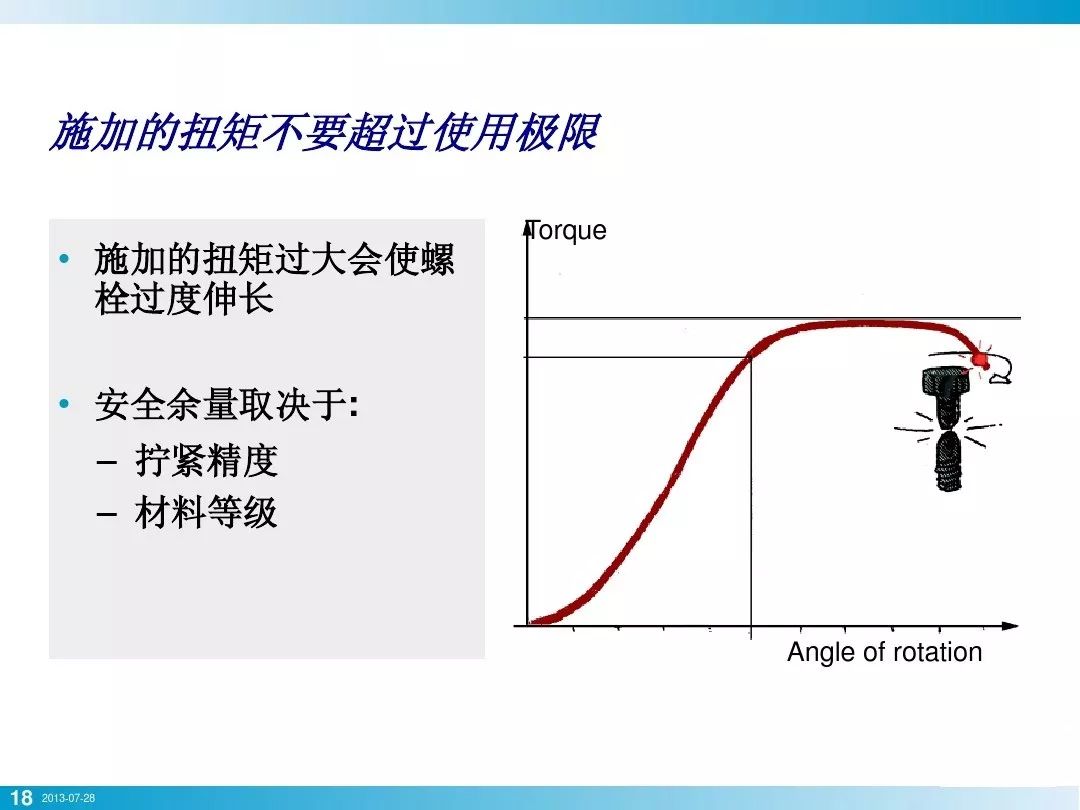

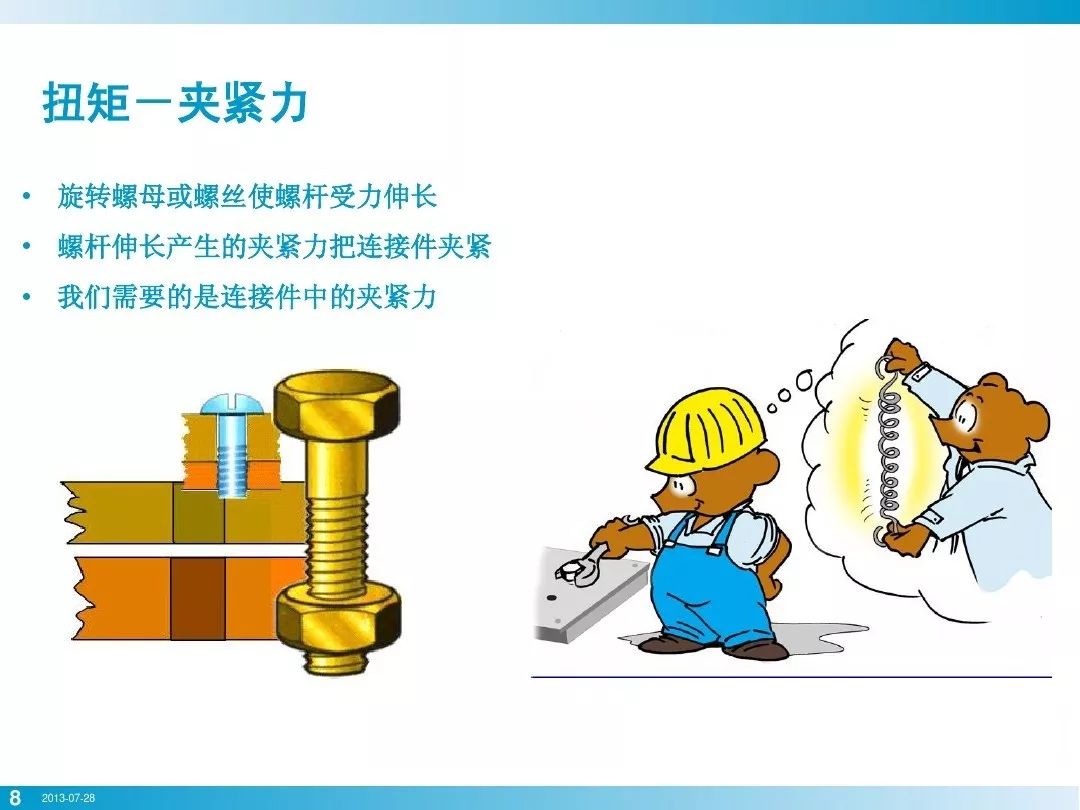

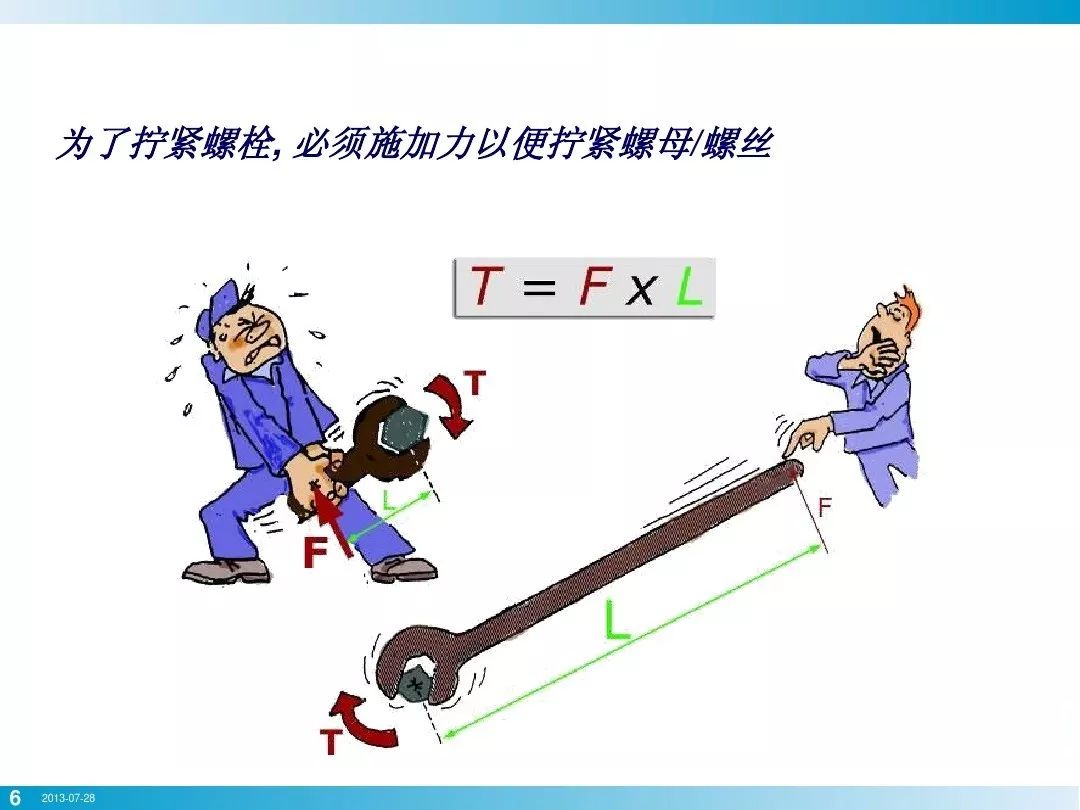

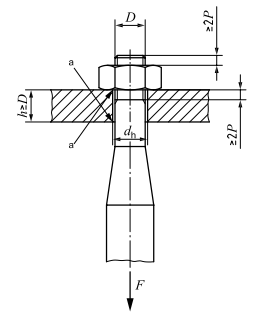

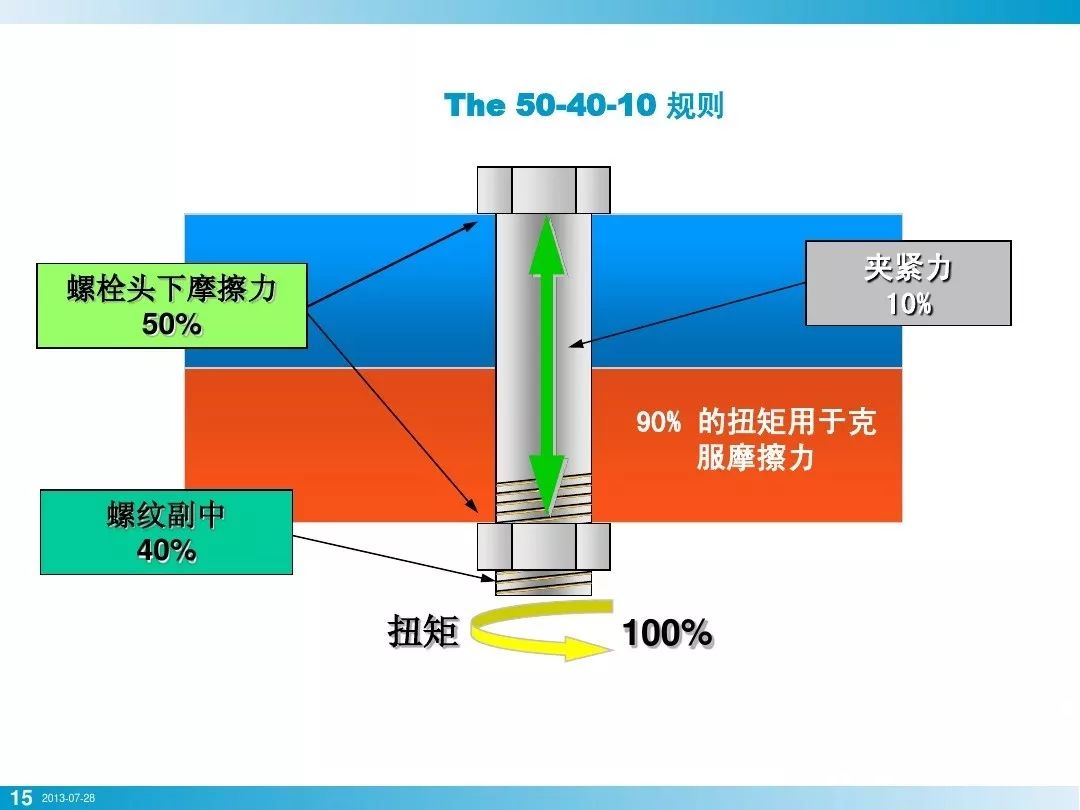

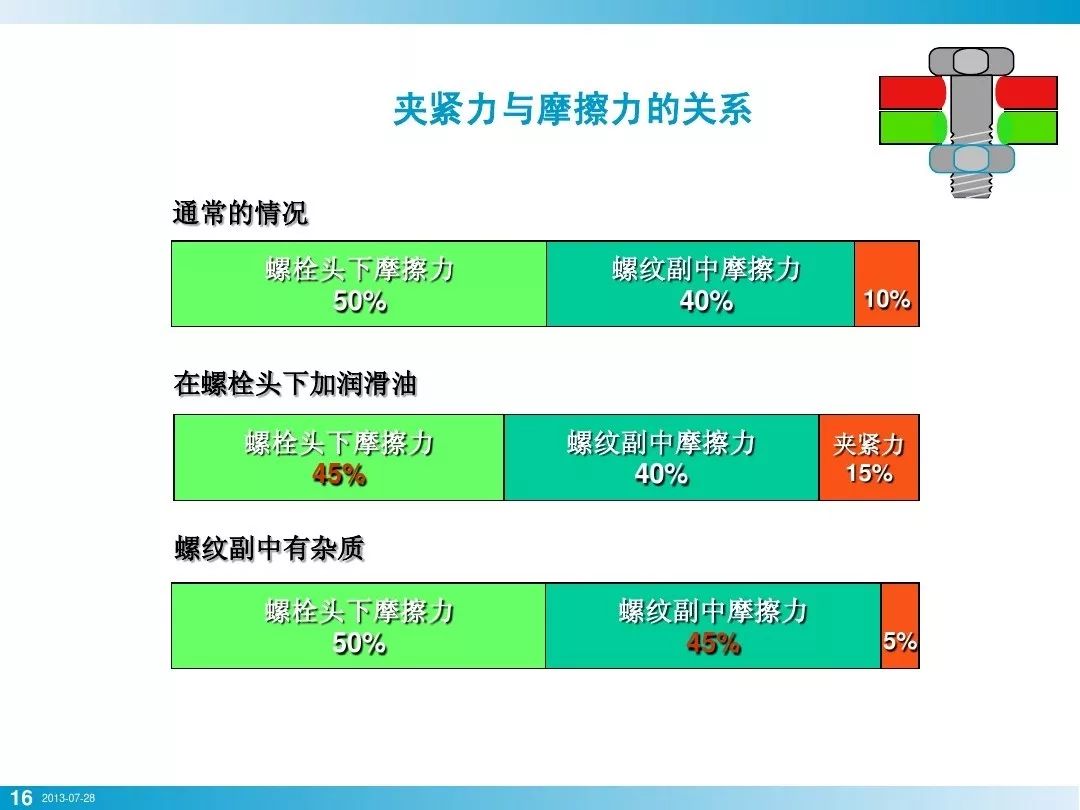

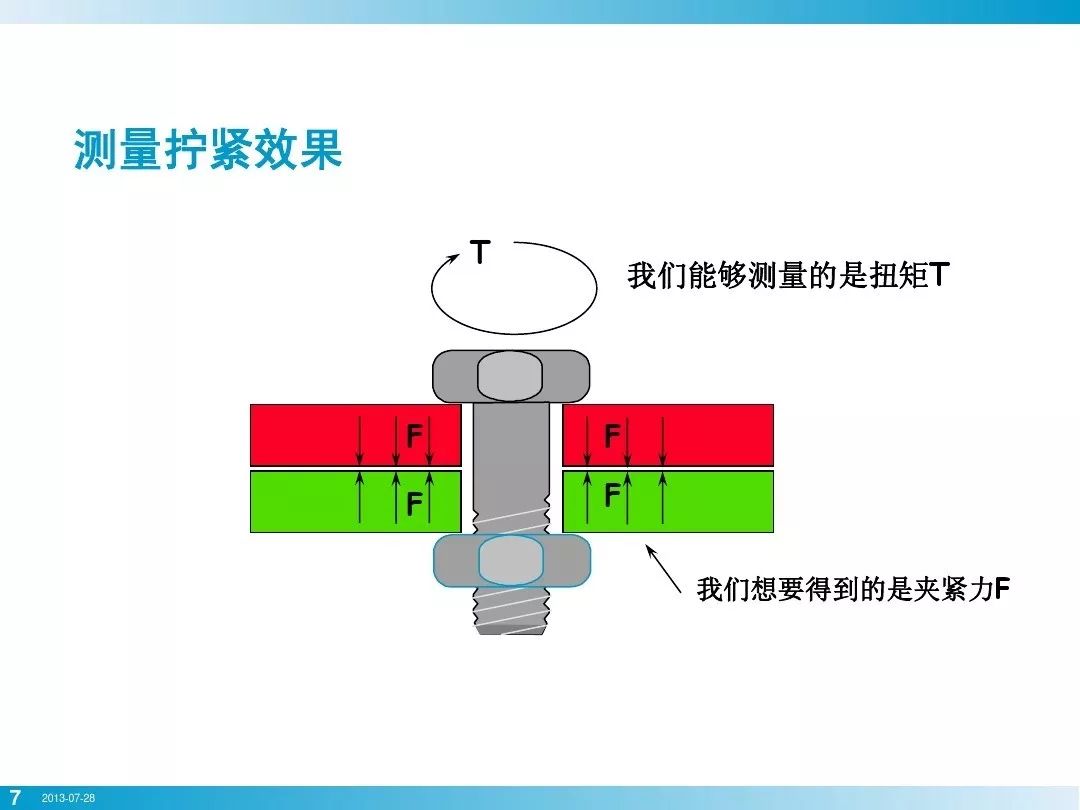

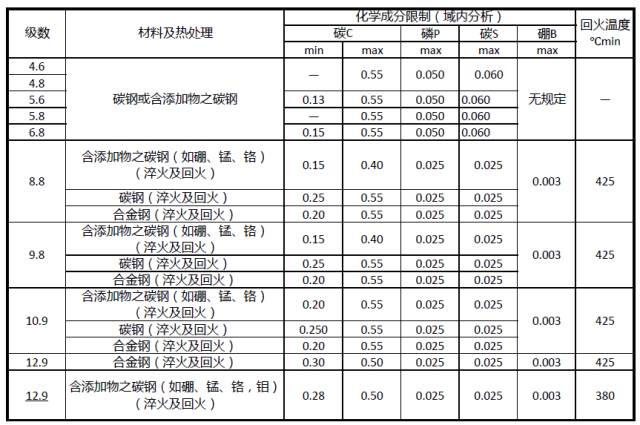

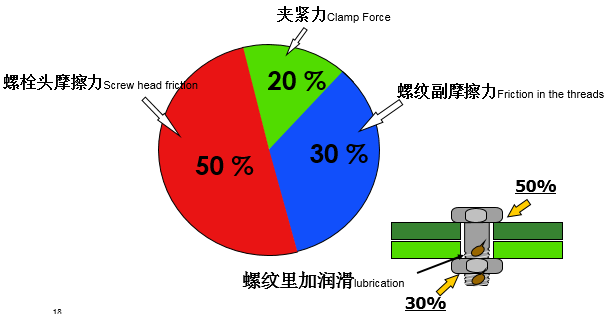

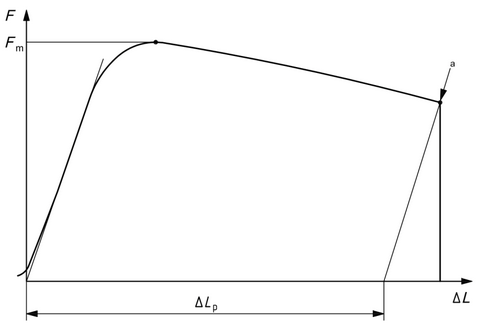

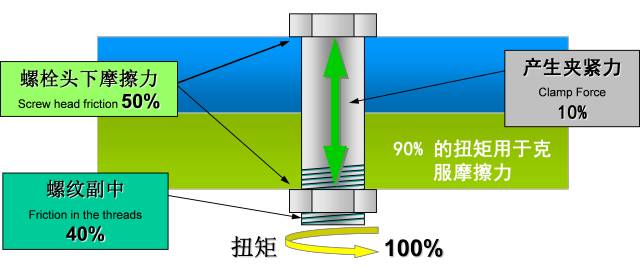

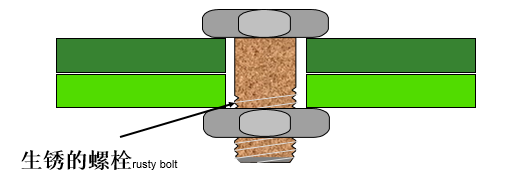

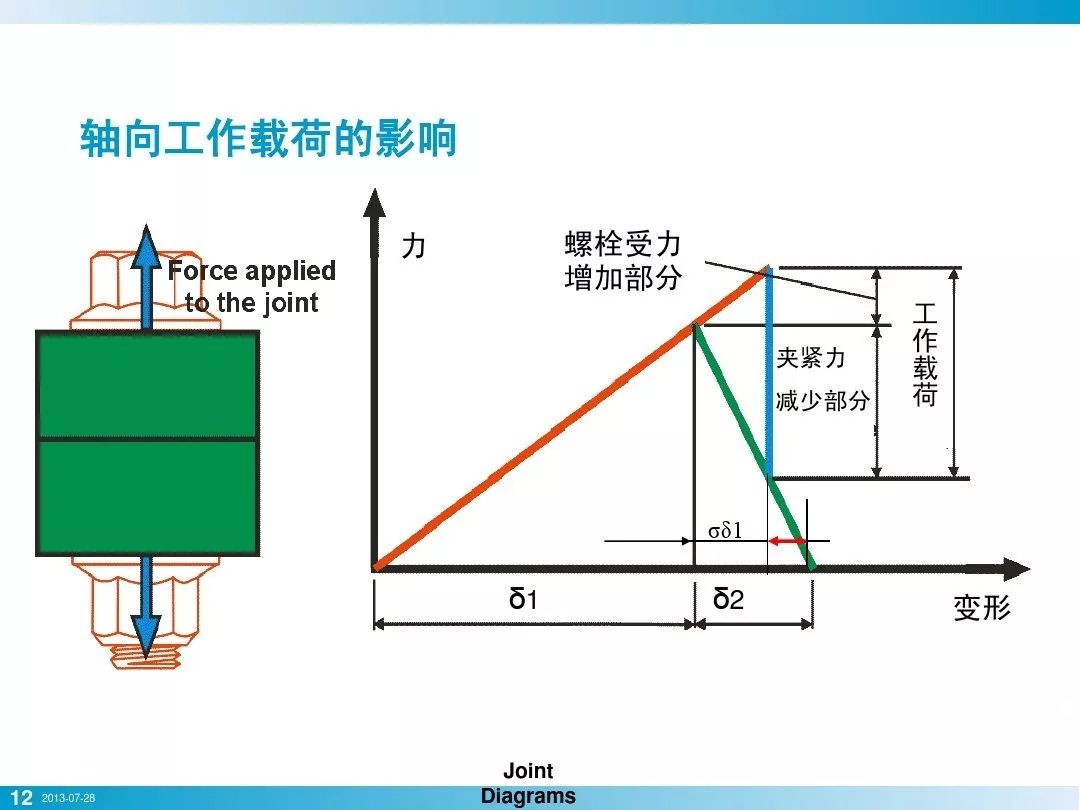

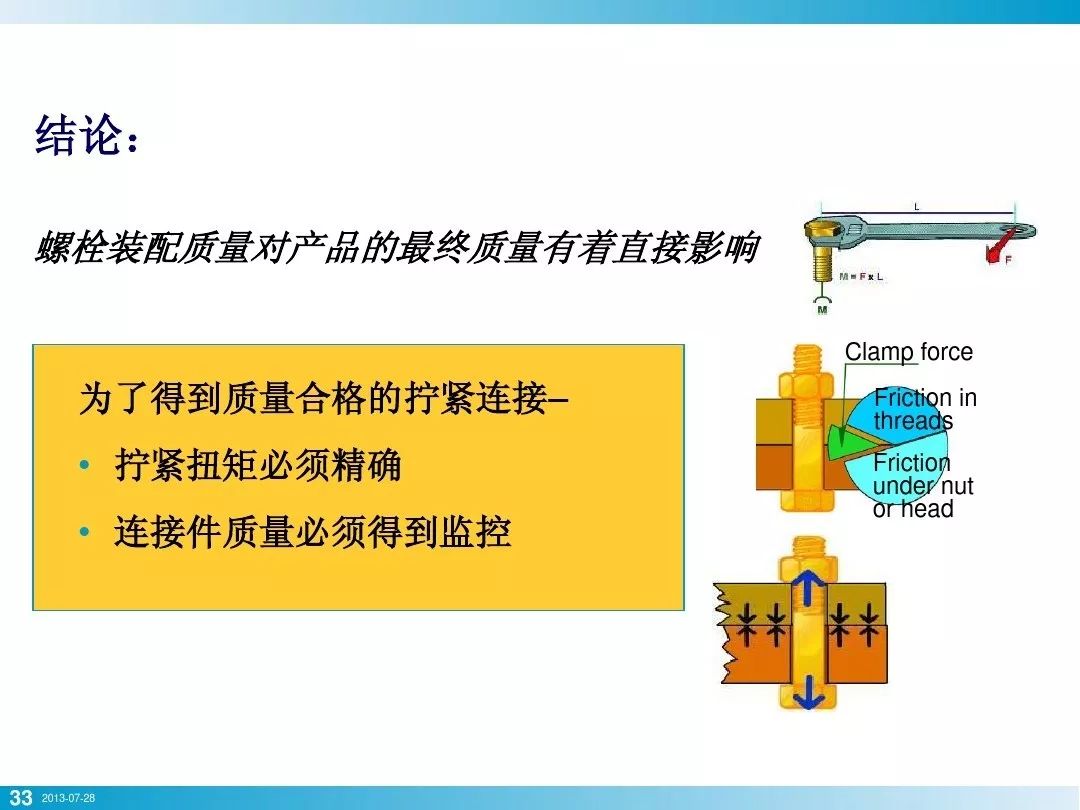

螺栓：機械零件，配用螺母的圓柱形帶螺紋的緊固件。由頭部和螺桿（帶有外螺紋的圓柱體）兩部分組成的一類緊固件，需與螺母配合，用于緊固連接兩個帶有通孔的零件。這種連接形式稱螺栓連接。如把螺母從螺栓上旋下，又可以使這兩個零件分開，故螺栓連接是屬于可拆卸連接。下面我們就來講講，關于螺栓擰緊技術！擰緊一顆螺栓，需要施加一定扭矩旋轉一定角度后才可以完成，這部分的扭矩+角度所做功最終轉為三個部分：? Fm= T/ (0.16P + (μg * 0.58 * d2) + ((Dkm/2) * μk))μg = 螺紋副摩擦系數friction value in threadDkm = 螺栓頭表面尺寸 size of surface bolt (nut)-headμk = 螺栓頭表面摩擦系數fricition value surface bolt-head一般而言，這三者的比例在10%，40%以及50%，這部分能量的消耗很容易直觀的體會到：10%的夾緊力做功體現在螺栓的被拉伸，40%和50%體現了螺紋副以及螺栓頭下擰緊后摩擦力導致的發熱。螺栓的初始設計是按照如上圖的比例來分配三者關系的，如果實際的過程中改變了三者的比例關系，會出現扭矩“合格”，夾緊力不合格的情況。此時螺紋副摩擦系數降低，摩擦力矩變小，施加的扭矩“轉移”給夾緊力，后果有可能是：螺栓拉斷或者工件變形。此時螺紋副摩擦系數增加，有可能扭矩合格后夾緊力不足。涂層材料改變，涂層厚度變化，螺栓/螺釘公差，與螺帽旋轉接觸面摩擦系數，工具轉速，墊片增加/減少等。螺栓擰緊是裝配環節的重要環節，螺栓/螺母在產品壽命周期內必須穩定連接，否則有可能造成嚴重的質量事故，因為螺栓/螺母失效而導致的安全事故時有發生。螺栓常見強度等級如下，如果螺栓制造商供應的螺栓不能滿足對應的強度要求，螺栓連接的安全性也無法得到保障。按照ISO898要求，與螺栓配合的螺紋副/螺母強度要與螺栓本身強度相匹配，比如螺栓強度為10.9的螺栓，應采用強度為10的螺母。同樣根據ISO898要求，螺母或者有效螺紋連接高度一般大于公稱直徑D的0.8以上，比如M10的螺栓與之匹配的螺母高度不得低于8mm。螺栓/螺母機械強度的測試方法很多，比較權威的方法是依據ISO898-1以及ISO898-2，對于螺栓的機械抗拉強度測試方法如下：固定螺栓兩端，通過萬能材料試驗機產生軸向拉力，通過軸向拉力/軸向拉伸量獲得螺栓的機械性能指標。4. 15S后手動可以將螺紋旋出，則表示螺母/螺紋副強度合格
