一起學習：螺栓和螺母的扭矩和張力

扭矩是使物體旋轉的力，而張力是使物體拉伸或伸長的力。

螺栓扭矩和張力如何相關？

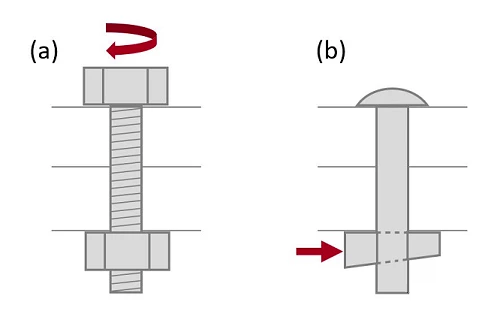

      扭矩是一種通過拉伸螺栓來產生拉力的方法。為了直觀地顯示導致螺栓拉伸的旋轉力，請考慮螺栓的螺紋作為楔塊或纏繞在螺栓體上的斜面。當扭矩施加在螺栓上且螺栓相對于螺母或螺紋孔旋轉時，配合螺紋之間的楔入作用使螺栓拉伸，壓縮夾緊構件。這種楔入動作類似于最早的緊固件形式之一的原理，這種無螺紋螺栓被稱為羅馬帝國時期的鎖緊螺栓。如圖1b所示，將一個前鎖或楔子錘入這個陳舊螺栓一端的槽中，以產生張力。

扭矩是工業設置和家庭中最常用的方法，用于在接頭中產生螺栓張力及其對應的夾緊載荷。在大多數應用中，這是一種極為可行且具有成本效益的螺栓接頭組裝方法。手動扳手和手動扭矩扳手主要用于較小的螺栓直徑（≤1 in.[≤25 mm]），而對于直徑大于1 in.（25 mm）的螺栓，則首選沖擊扳手和液壓扭矩扳手。

扭矩在產生螺栓張力時準確嗎？

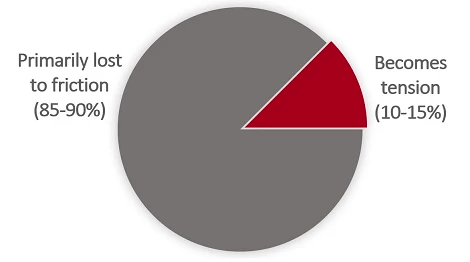

為了正確回答這個問題，首先考慮只有大約10-15%的輸入扭矩實際拉伸了螺栓；其余85-90%的輸入扭矩主要用于克服配合螺紋之間的摩擦和螺栓頭或螺母下的摩擦。摩擦取決于許多變量，包括但不限于潤滑劑類型和條件、表面粗糙度、鍍層和材料，因此，即使在同一組件中的螺栓之間，摩擦也可能會發生顯著變化。此外，由于摩擦力主導了扭矩-張力關系，即使摩擦力發生微小變化，也會導致螺栓張力發生顯著變化。

       因此，扭矩是在螺栓中產生張力的最常見方法，也是最不準確的方法，這一點也就不足為奇了。普遍的共識是，扭矩控制導致的螺栓張力變化為±25%至±35%。高達±35%的變化意味著在完全相同的測量扭矩下，一個螺栓的張力可能小于另一個螺栓張力的50%。在考慮到扭矩值可接受范圍內的任何公差后，變化可能會更大。因此，精確扭轉的螺栓接頭并不等同于精確張緊的螺栓接頭。

產生螺栓張力的替代方法

       在關鍵螺栓連接中，單獨的扭矩控制往往不夠精確，無法提供安全有效的螺栓連接；創建螺栓張力的其他方法通常更合適，或者需要驗證螺栓張力的補充方法。此外，隨著螺栓直徑的增加，扭矩在物理上變得不太可行或太耗時，有必要使用替代方法。

液壓張緊，無論是螺栓張緊器還是液壓螺母形式，都使用液壓來拉伸螺紋緊固件。由于液壓可以輕松準確地測量，而且液壓缸的壓力面積保持不變，因此液壓張緊比扭矩控制方法具有更好的精度（螺栓張力變化<±10%）。在這兩種液壓張拉方法中，需要注意的是，不存在高扭矩旋轉力及其相關摩擦。這種在高負載下接觸的滑動面的缺乏將螺紋磨損的風險降至最低，這是液壓張緊的另一個優點。

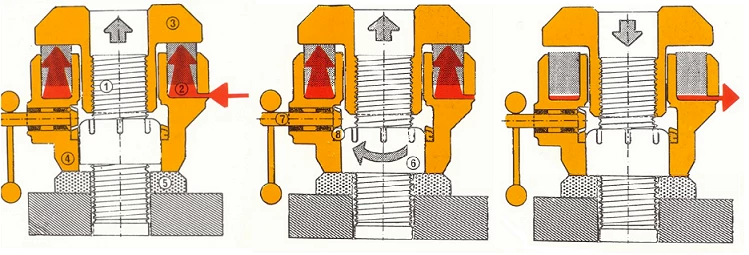

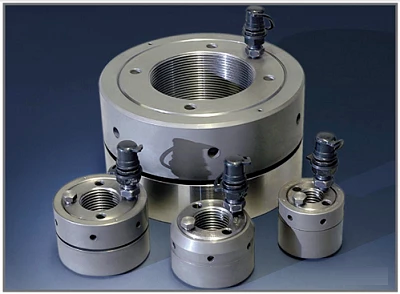

螺栓張緊器是一種工具，用于抓取和拉動螺母外突出的螺紋，如圖3和圖4所示。液壓螺母采用了相同的原理，即使用液壓拉伸螺栓，但其功能不僅僅是張緊工具。通過更換應用中的標準螺母，液壓螺母成為結構螺栓接頭的一部分。達到適當?shù)膲毫螅簤郝菽傅逆i環以機械方式保持螺栓的張力。

       液壓螺母的一個顯著特點是可以同時拉緊螺栓接頭中的所有螺栓。通過消除擰緊模式或順序的需要，可以縮短組裝和拆卸時間。此外，相鄰螺栓之間的串?dāng)_或負載分擔被最小化，從而使螺栓之間的張力更加均勻。

螺栓加熱是產生螺栓張力的另一種方法，但通常僅用于非常大直徑的螺栓應用。在這種耗時的方法中，使用熱量拉伸螺栓或螺柱，同時使用簡單的手動工具轉動和擰緊螺母。必須直接測量螺栓或雙頭螺栓的拉伸，但必須在螺栓或雙腳冷卻后進行測量。重復加熱、冷卻和測量的迭代過程，直到拉伸達到規定的極限。

指示螺栓張力的補充方法

       有一些補充方法或工具可以與任何扭轉或張緊方法結合使用，以更直接地指示螺栓張力，并減少螺栓接頭中螺栓張力的變化。這些方法包括實際測量螺栓拉伸，或使用載荷指示裝置。

如果可以接觸到螺栓的兩端，則可以使用卡尺千分尺測量螺栓的實際拉伸。在盲孔應用或更大的螺栓直徑應用中，深度千分尺可與放置在螺栓軸向鉆孔中的基準桿一起使用，以測量拉伸。測量超聲波脈沖飛行時間的設備提供了另一種確定螺栓拉伸的方法。在所有這些測量方法中，需要在測量前后確定拉伸量。

載荷指示裝置，如載荷指示緊固件或直接張力指示墊圈也可用。載荷指示緊固件基本上具有內置基準桿，允許以±5%的精度直接測量張力。與測量標準緊固件拉伸的方法不同，載荷指示緊固件在拉伸前不需要進行測量。它們還提供簡單的現場和實時張力指示。

結論

       扭矩在大多數應用中都很普遍，可以有效地實現適當?shù)穆菟◤埩Α?/span>但在更關鍵的螺栓連接應用中，如果需要精確的螺栓張力，扭矩變得不切實際，或扭矩會帶來安全風險，則其他產生張力的方法，如液壓張緊，或其他在扭矩后驗證張力的方法（如載荷指示緊固件），都是行之有效的解決方案。

無論采用何種方法產生螺栓張力，在安裝過程中獲得適當?shù)穆菟◤埩?duì)螺栓接頭的完整性至關重要；安裝過程中的過度張力可能會使螺栓承受過大的應力或損壞夾緊的構件，但安裝過程中張力不足可能會導致接頭分離和/或疲勞導致接頭過早失效。

記住：準確地扭轉的螺栓連接并不等同于精確張緊的螺栓連接。
