卡簧和彈性擋圈，到底該怎么選？

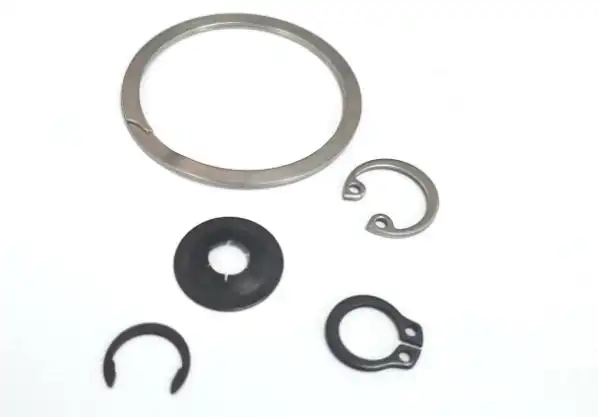

卡簧，也叫擋圈或扣環，屬于五金緊固件的一種，它們的類型有很多，其主要裝在機器、設備的軸槽或孔槽中。很多人常常將卡簧和彈性擋圈混談。那么卡簧與彈性擋圈的區別是什么呢？

1734665950147

簡單的來說就是起著阻止軸上或孔上的零件軸向運動的作用。

卡簧是一種重要的零件，屬于一種小型器材部件，規格一般都是非常小?？ɑ傻男螤钜话愣际菆A形，但是在一端卻有著缺口。將卡簧套在需要固定的器材上，再用螺絲將缺口鎖住，就能夠使器材保持穩定，這就是卡簧的作用。在數控車床上，常用主軸卡簧作為夾持零件的夾具，由于主軸卡簧的結構及精度較好，在制造領域應用廣泛。但在具體的生產過程中，卡簧缺少軸向定位裝置，只能依靠卡簧端面與特定刀具進行定位。具體操作是將刀具移動至程序設定的某一固定位置后，打開機床門松開卡簧，然后將待加工零件的端面拉至刀具面貼合，然后再夾緊主軸卡簧關閉機床門。

目前的這種定位方式操作復雜且定位精度低，無法滿足零件的精度、成批零件尺寸差異大，且無法滿足生產過程中多種類零件的快速切換及加工。

由于增加了工藝孔，卡簧更便于拆裝，但是安裝工藝孔處的突起所占的空間較大，無論是孔用還是軸用卡簧都存在占用空間大的問題。

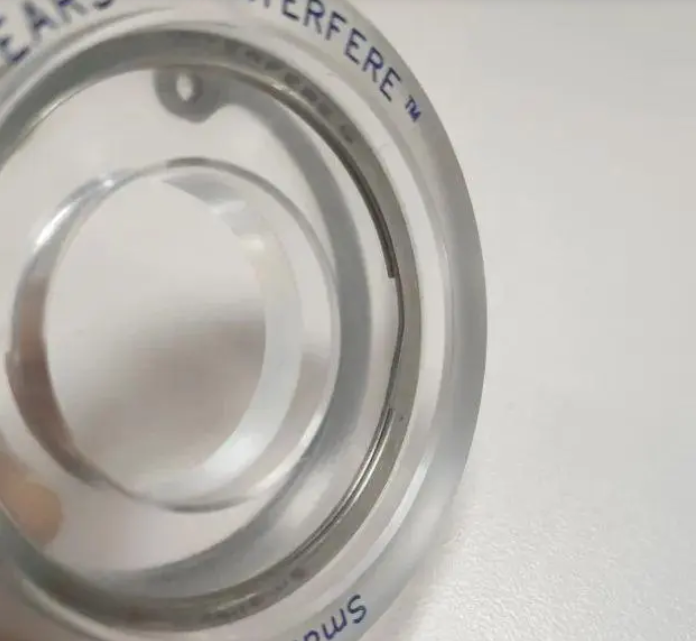

相對于卡簧，彈性擋圈是多層結構的，常用的是2層和3層等的，沒有突起部分，彈性擋圈與鑰匙扣極為相似，不同的是在擋圈鋼絲的末端留有用于加持的切角，裝配時不會和其他相鄰部件產生干涉，因而使用更方便。現在對于不需要經常拆卸的場合，彈性擋圈的優勢更明顯。

總之：彈性擋圈截面相等，受力均勻，減少了應力集中現象。內外邊緣光滑完整，沒有耳朵干涉配合件，內外徑無毛邊，拆裝方便，可以通過層數的增減滿足不同的需求，不需要制作模具，通過對材料厚度的改變，可以方便的作成輕載型、中載型和重載型。生產周期短，可選材料廣泛，彈簧鋼，不銹鋼，銅及其他金屬材料均可方便的生產。
