這么多的自鎖螺母，你了解幾種？

緊固件的防松，指的是在螺紋連接正常緊固后，抵抗外界沖擊、振動或變載荷作用下，以及在高溫或溫度變化較大時，聯接性能變?nèi)醯哪芰?，并非是人力松開時所顯示扭矩大小的比較。

而自鎖螺母因為其能有效防止連接的松脫，目前廣泛應用在機械制造等行業上，隨著技術不斷的發展，自鎖螺母的種類是越來越多，

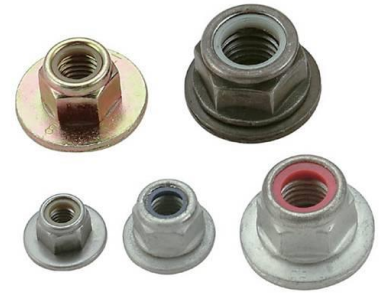

1）尼龍嵌件自鎖螺母

尼龍嵌件自鎖螺母是一種非常常見的自鎖螺母，應用較廣泛。結構上就是將尼龍圈嵌入到螺母頭部。其工作原理是非金屬嵌件螺母在旋合時，螺栓的螺紋會在尼龍圈上自然擠壓成螺線，讓其和螺栓螺牙形成緊密的配合，且在尼龍的彈性力作用下產生摩擦阻力，以達到防松的目的。

尼龍嵌件自鎖螺母結構簡單，防松性能可靠，擰緊不會對螺母本體有損傷，也非常適合應用在有振動載荷的地方。可重復使用，隨著使用次數的增加，防松特性會減弱，

螺絲君參考了相關技術資料，研究表明該螺母的使用次數建議不超過5次。因為尼龍的耐熱和耐酸堿能力較弱，因此其適合使用在-50℃~100℃范圍，應用環境避免有酸堿。

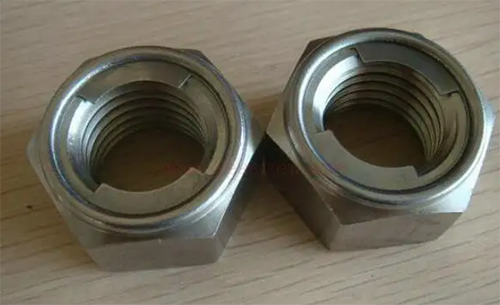

2）金屬自鎖螺母

金屬自鎖螺母也是一種常用的結構，其結構圖如下圖所示。

金屬自鎖螺母的工作原理是通過螺紋底孔的變形量或螺紋牙形變形量，在和螺栓配合時，讓螺紋間產生過盈配合關系，從而增加螺紋間的摩擦力，來達到防松的目的。

金屬自鎖的防松性能好，結構簡單，相對于尼龍自鎖螺母，其應用環境要求較低，適合應用在高溫、有酸堿腐蝕的環境。因為金屬的變形能力相對尼龍差，即使零件尺寸偏差很小時，其扭矩特性都會偏差很大。因此，其尺寸控制精度要求也較高，且不適合應用在振動載荷較大的地方。

總體來說，其防松性能校尼龍自鎖螺母更好，擰緊時的擰入扭矩也較高。螺絲君參考了相關標準，了解到其重復使用次數建議不超過5次。

3）施必勞自鎖螺母

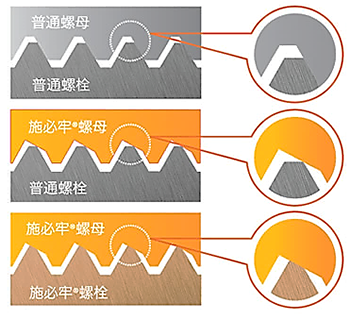

施必牢自鎖螺母擁有一種創新的自鎖內螺紋牙形構造，在螺紋根部有獨特的30°的楔形斜面。由于牙形的角度改變，使螺紋間接觸面上產生的法向力與螺栓軸線形成60°角，這使得軸向夾緊力傳遞到螺栓和螺母的螺紋接觸區域時產生一個比普通螺紋大得多的摩擦力，從而有效提高防松性能。

配合施必牢螺母的螺紋結構特點，施必牢螺栓的螺紋牙尖設計成與施必牢螺母螺紋相互配合的一個30°楔形面，這個結構設計，使得螺紋接觸由之前的線接觸變成帶狀面接觸，改善了接觸的穩定性。從而使得夾緊力持續恒定。

除了提供更優越的防松性能外，還可防止滑牙，防治螺栓斷裂，防脫扣，抗過扭，是一種新型的高可靠螺栓副。

施必牢自鎖螺母的防松性能好，可以重復利用，使用效率高，特別適用于各種溫度和沖擊振動工況下使用。但螺紋結構相對復雜，成本相對也較高，目前還沒有在制造業廣泛使用。

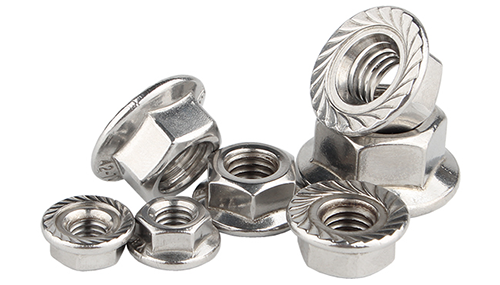

4）法蘭面帶齒自鎖螺母

法蘭面帶齒自鎖螺母的承面均勻分布著一定角度的“鋸齒”狀或圓弧狀的齒形，在擰緊過程中產生的壓緊力使齒形嵌入連接面表面，從而增加承面摩擦力，起到良好的防松作用。

這種螺母一般適合應用在對手件強度較低，法蘭螺母的齒形可以順利壓入對手件并在對手件上形成齒形。

以汽車為例，目前輕量化材料鋁合金、鎂合金應用越來越廣泛，法蘭面帶齒自鎖螺母非常適合應用這些材料上。

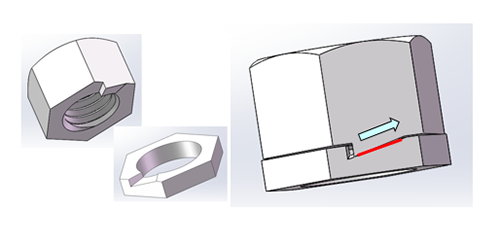

5）開槽收口自鎖螺母

當螺栓旋入開槽收口自鎖螺母時，會自動撐開螺母的尾端，在螺母收口變形力的作用下，讓螺紋緊密配合并產生摩擦阻力，以達到防松的目的。

開槽收口自鎖螺母防松性能良好，可以應用與于各種場合，可重復使用3-5次，隨著使用次數的增加放松性能會下降。

開槽收口處盡可能做個圓角過渡，避免在使用過程中，因應力集中產生裂紋起源，最終導致斷裂。

6）唐氏自鎖螺母

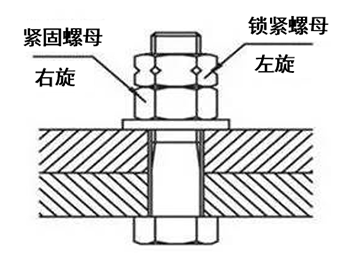

下圖為唐氏自鎖螺母防松方法示意圖。在聯接時，使用兩只不同旋向的螺母：工作支承面上的螺母稱為緊固螺母，非支承面上的螺母稱為鎖緊螺母。使用時先將緊固螺母預緊，然后再將鎖緊螺母預緊。

唐氏螺栓兼容兩種不同旋向的螺母，讓摩擦力和擰緊力相互轉化、達到制約的目的。把右旋螺母的退松力直接轉變成左旋螺母的擰緊力，將兩個相對的力轉化為相助相融，發明了真正不會松動的螺紋結構。

從螺紋角度來看，偏心螺母仍屬傳統螺紋，這是一種“單旋向、連續、等截面”螺紋，而唐氏螺紋是一種“雙旋向、非連續、變截面”的螺紋，完全突破了傳統螺紋的概念，是螺紋領域的最重大突破。

7）其他自鎖螺母

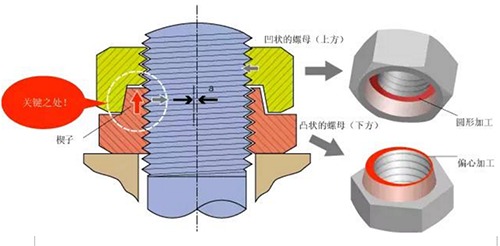

1、如永不松動螺母HARD-LOCK，利用在偏心的作用下，產生徑向平面內的附加力矩以實現連接結構的防松，結構圖如下圖所示。

2、凹凸坡自鎖螺母

單擰螺母時，由于凹、凸坡作用使兩者軸向頂開而顯更加壓緊。

當擰墊圈時，由于凹凸坡作用，墊圈帶動螺母正好與擰螺母時一個效果，所以就相對容易松開了。

目前，這兩種自鎖螺母，在工業上并未廣泛應用，僅應用于某些特定行業和特定結構。

緊固件的防松是行業的重要研究課題，對于承受交變載荷、剪切載荷的連接位置，需采用一定的防松措施，自鎖螺母就是一種常見的防松方式
