鋼結構緊固件連接經常忽視的地方，你中了哪幾條？

　　鋼結構現今已在許多工程建設領域得到應用，因此它的設計、施工、使用、維修等涉及到方方面面，是個相互關聯的系統工程，說到鋼結構就離不開鋼結構的連接形式，尤其是緊固件的連接，包括普通螺栓、高強度螺栓、射釘、自攻釘、拉鉚釘的緊固連接。

　　連接螺栓分為8級，即3.6、4.6、4.8、5.6、5.8、6.8、8.8、10.9S(如5.6S表示抗拉強度為500MPa,屈強比為60%)，其中后兩級為高強度螺栓，其余為普通螺栓。

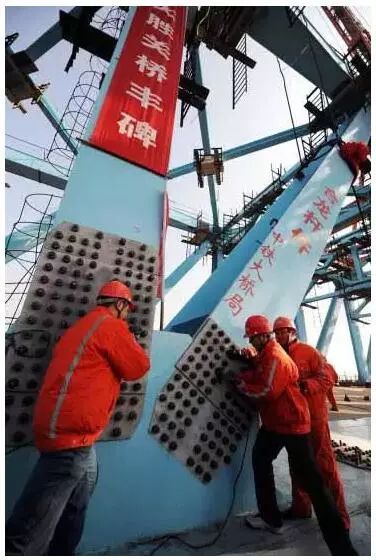

梁柱節點的螺栓連接

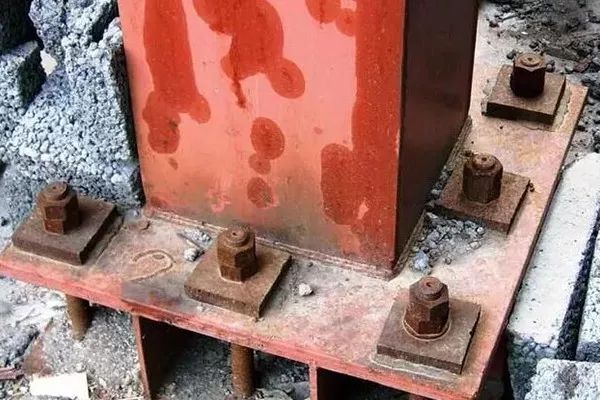

鋼柱與基礎的地腳螺栓連接

1、普通螺栓連接

　　(1) 普通螺栓的種類和用途

　　普通螺栓按外形有：六角螺栓、雙頭螺栓和地腳螺栓。

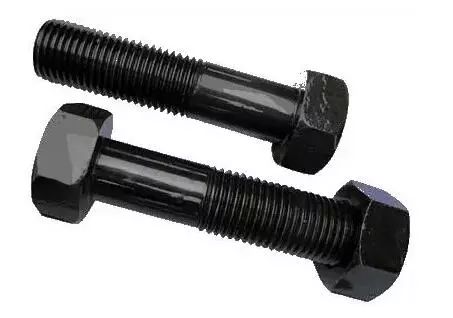

　　① 六角螺栓：按質量和產品等級分為A、B、C三種。

　　A級螺栓——精制螺栓；

　　B級螺栓——半精制螺栓；

　　C級螺栓——粗制螺栓。

　　A、B級螺栓適用于連接部位需傳遞較大剪力的重要結構的安裝，C級螺栓適用于鋼結構安裝中的臨時固定。

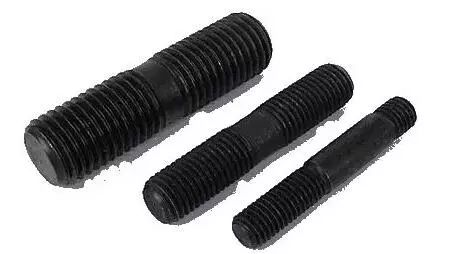

　　② 雙頭螺栓：又稱螺柱，多用于連接厚板或不方便使用六角螺栓連接的地方，如砼屋架、屋面梁懸掛單軌梁吊掛件等。

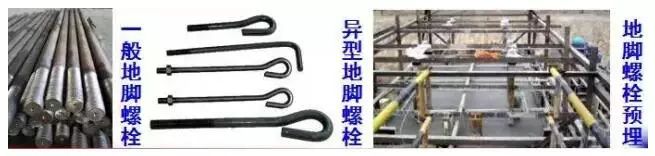

　　③ 地腳螺栓：分為一般地腳螺栓、直角地腳螺栓、錘頭螺栓和錨固地腳螺栓，一般地腳螺栓、直角地腳螺栓和錘頭螺栓是在砼澆筑前預埋在基礎之中，用以固定鋼柱;錨固地腳螺栓是在已成型砼基礎上經鉆機成孔后，再安裝、灌漿固定的一種地腳螺栓。

⑵ 普通螺栓的施工

　?、?連接要求：

　　1）螺栓頭和螺母的下面應放置平墊圈。螺母下面的墊圈不應多于2個，螺栓頭部下面的墊圈不應多于1個

　　2） 螺栓頭和螺母應與結構構件的表面及墊圈密貼。

　　3） 傾斜面的螺栓連接，放置斜墊片墊平。

　　4） 動荷載或重要部位的螺栓，應放置彈簧墊圈。

　　5）螺栓伸出螺母的長度應不小于兩個完整螺紋的長度。

　　② 緊固軸力

　　螺栓緊固必須從中心開始，對稱施擰;大型接頭采用復擰，即“兩次緊固法”。

　　施擰時的緊固軸力應不超過相應的規定。永久螺栓擰緊質量檢驗采用錘敲或用力矩扳手檢驗，要求螺栓不顫動和偏移，擰緊的真實性用塞尺檢查，對接表面高差(不平度)不應超0.5mm。

　　2、 高強螺栓連接

　　⑴ 高強螺栓的種類和用途

　　高強螺栓就是高強度的螺栓，是一種標準件。是繼鉚接連接后的新型鋼結構連接形式，是目前鋼結構連接的主要手段。

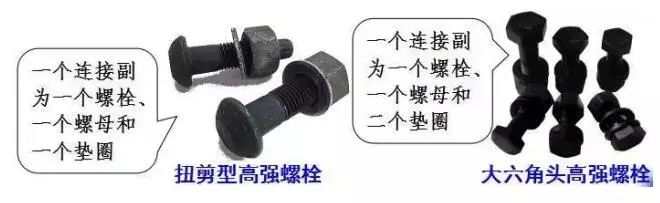

　　高強螺栓從外形上可分為扭剪型高強螺栓和大六角頭高強螺栓。

　　⑵ 高強螺栓施工的機具

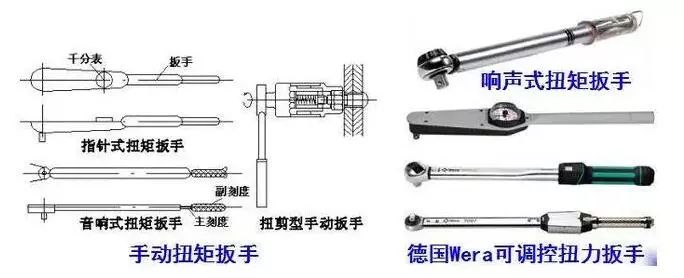

　　① 手動扭矩扳手：高強螺栓以手動緊固時，要使用有示明扭矩值的扳手施擰，以達到高強螺栓連接副規定的扭矩和剪力值。常用的手動扭矩扳手有指針式、音響式和扭剪型三種。

　　② 電動扳手

　　定扭矩、定轉角電動扳手適用于大六角頭高強螺栓的緊固，可自動控制扭矩和轉角，適用于鋼結構橋梁、廠房建設安裝大六角頭高強螺栓施工的初擰、終擰和扭剪型高強螺栓的初擰。

　　扭剪型電動扳手適用于扭剪型高強度螺栓的終擰緊固，常用的扭剪型電動扳手有6922型和6924型兩種。

　⑶ 高強螺栓的保管及現場復驗

　　① 高強螺栓的保管

　　高強度螺栓的包裝、運輸、現場保管過程要保持它的出廠狀態，直到安裝使用前才能開箱檢查使用。以防止連接副的扭矩系數(K)發生變化，這是高強度螺栓保管的一項重要內容。

　　② 高強度螺栓的現場取樣復驗

　　扭剪型高強螺栓和高強大六角頭螺栓出廠時應隨箱帶有扭矩系數和緊固軸力(預拉力)的檢驗報告。

　　連接面抗滑移系數復驗：高強螺栓按每驗收批抽取3組試件;

　　預拉力復驗：扭剪型高強螺栓每驗收批抽取8套;

　　扭矩系數復驗：高強大六角頭螺栓每驗收批抽取8套。

　　⑷ 高強螺栓的施工要點

　　① 緊固前檢查

　　螺栓緊固前，應對螺孔、被連接件的移位，不平度、不垂直度、磨光頂緊的貼合情況，以及板疊合處摩擦面的處理，連接間隙，孔眼的同心度，臨時螺栓的布放等進行檢查。

　　② 緊固施工

　　緊固順序應從節點中心向邊緣依次進行。緊固時，要分初擰和終擰兩次緊固;對于大型節點，可分為初擰、復擰和終擰。初擰、復擰軸力宜為60～80%標準軸力，終擰軸力為標準軸力。

　　當天安裝的螺栓，要在當天終擰完畢，防止螺紋被沾污和生銹，引起扭矩系數值發生變化。

　　③ 緊固完畢檢查

　　高強大六角頭螺栓檢查：包括是否有漏擰和施工扭矩值。

　　施工扭矩值的檢查在終擰完成1h后、48h內進行。

　　抽查量：每個作業班組和每天終擰完畢數量的5%，其不合格的數量應小于被抽查數量的10%，且少于2個，方為合格。否則，應雙倍抽檢。如仍不合格，則應對當天終擰完畢的螺栓全部進行復驗。

　　扭剪型高強螺栓檢查時，只要觀察其尾部被擰掉，即可判斷螺栓終擰合格。對于某些原因無法使用專用電動扳手終擰掉梅花頭時，則可參照高強大六角頭螺栓的檢查方法，采用扭矩法或轉角法進行終擰并標記。

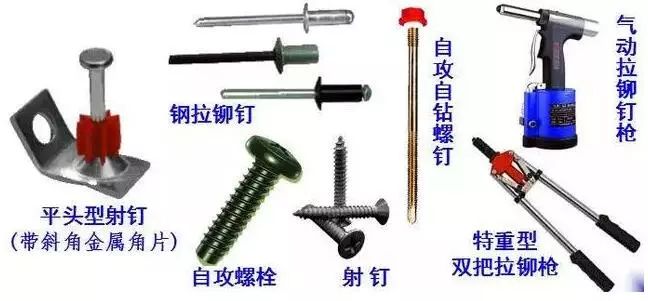

　　3、自攻螺栓、鋼拉鉚釘、射釘連接

　　連接薄鋼板用的自攻螺栓、鋼拉鉚釘、射釘等其規格尺寸與連接鋼板相匹配，緊固密貼，其間距、邊距符合設計要求。
