螺栓怎么樣算擰緊了？

      你知道螺栓怎么樣算擰緊了嗎？其實，是有嚴格的操作手冊指導完成的，施加多大的扭矩都有明確規范。今天一起跟著法士威來先從擰緊過程的扭矩和受力來分析。

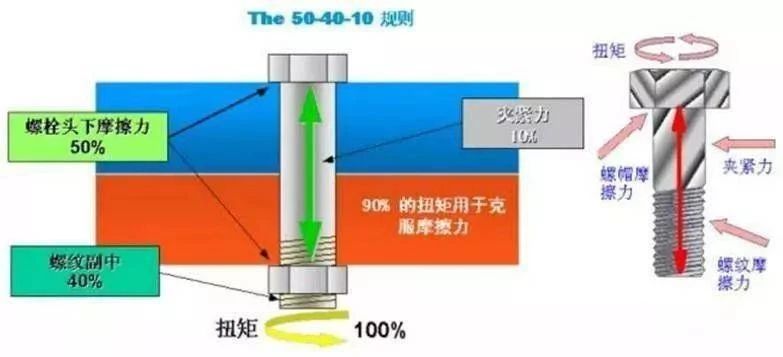

圖A 541規則

圖B 螺栓連接件特性

1. 扭矩(T)：所施加的擰緊動力矩,單位牛米(Nm)；

2. 夾緊力(F)：連接體間的實際軸向夾(壓)緊大小，單位牛(N)；

3. 摩擦系數(U)：螺栓頭、螺紋副中等所消耗的扭矩系數；

4. 轉角(A)：基于一定的扭矩作用下，使螺栓再產生一定的軸向伸長量或連接件被壓縮而需要轉過的螺紋角度。

1. 扭矩控制法

定義：當擰緊扭矩達到某一設定的控制扭矩時，立即停止擰緊的控制方法。

優點：控制系統簡單、直接，易于用扭矩傳感器或高精度扭矩扳手來檢查擰緊的質量。

缺點：控制精度不高（預緊力誤差±25%左右），也不能充分利用材料的潛力。

2. 扭矩-轉角控制法

定義：先把螺栓擰到一個不大的扭矩后，再從此點開始，擰一個規定的轉角的控制方法。

優點：螺栓軸向預緊力精度較高(±15%)，可以獲得較大的軸向預緊力，且數值可集中分布在平均值附近。

缺點：控制系統較復雜，要測量扭矩和轉角兩個參數；且質檢部門也不易找出適當?shù)姆椒▽Q緊結果進行檢查。

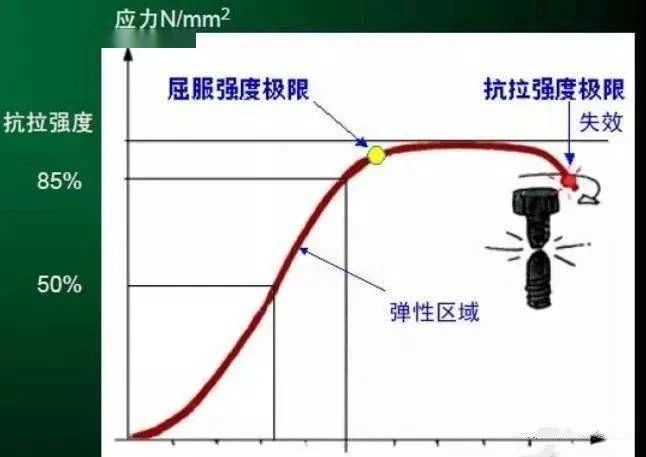

3. 屈服點控制法

定義：把螺栓擰緊到屈服點后，停止擰緊的一種方法。

優點：擰緊精度非常高，預緊力誤差可以控制在±8%以內；但其精度主要取決于螺栓本身的屈服強度。

缺點：擰緊過程需要對扭矩和轉角曲線的斜率進行動態的、連續的計算和判斷，控制系統的實時性、運算速度等都有較高的要求。
