銅螺母的埋植方式知多少？

銅螺母埋入塑膠件有模具成型預埋、熱壓、超聲波壓入、冷壓及自攻牙這五種方式， 接下來我們?yōu)榇蠹乙灰恢v解。

1.注塑螺母

在注塑前把銅螺母放入模具內一體注塑成型。由于螺母和塑膠的收縮系數不同,容易產生殘余應力:而且操作環境較惡劣,效率較低。

2.熱壓螺母

熱熔工藝是加熱銅螺母到一定溫度,使塑料軟化,然后壓入,這種方式產生的內應力較小,而且螺母的扭拉力效果也很好。熱熔埋植是最常見、最通常的埋入方式,一般使用熱熔機或手工電烙鐵來進行操作。

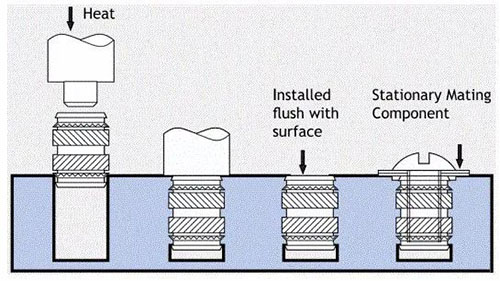

圖1 熱壓埋植工藝

 注:關鍵控制參數1、熱壓頭溫度;2、預熱時間;3、埋植時間。如下表格所示:

3.超聲螺母

超聲埋植是一種通過超聲振動,使螺母與工件表面間的磨擦而使傳處到接口的溫度升高,當溫度達到此塑件自身的軟化溫度時,將螺母埋植于膠件中,當震動停止,工件同時在一定的壓力下冷卻定形。

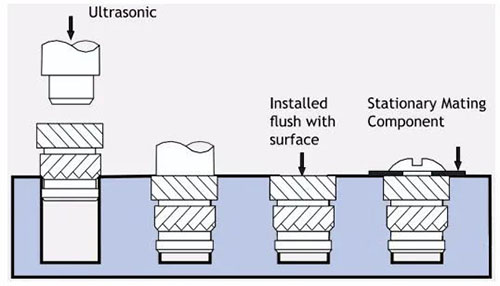

 圖2 超聲波埋植工藝

注:關鍵工藝參數:1.超聲波頻率: 20-80kHZ;2.振幅: 40-100μm;3.振動時間;

由于超聲波埋植會瞬間釋放能量,對螺母的沖擊較大,在埋植過程,容易破壞螺母結構,特別是螺紋部分。建議MI. 6以下的螺母,最好不選用超聲波埋植。

4.冷壓

不對螺母進行加熱,而是直接利用壓力將螺母壓入膠柱內。通過這種方式埋植的螺母抗扭力和拉力均較低,適合受力不大的場合。

5.自攻牙

使用扳手吧螺母擰入,相當于對塑件攻出一段螺牙。螺牙。

圖4 自攻牙埋植工藝

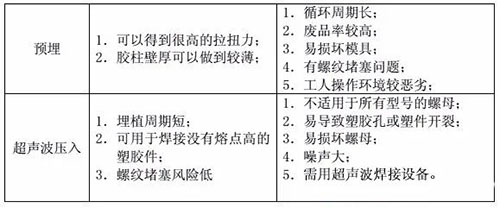

目前用的較多的埋植方式是熱壓、模內預埋與超聲波壓入,下表是三種方式的優缺點對比:
